この装置は競輪の補助を受けて導入しました。

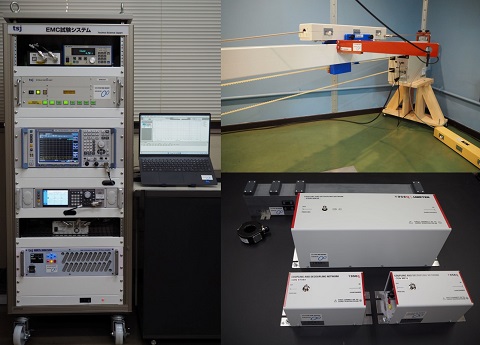

機械装置の電源線を通じて伝わるノイズ（伝導ノイズ）のEMC試験を行う機器である。具体的には、(1)機械装置の電源線を通じて放出される伝導ノイズの測定（エミッション）、(2)機械装置の電源線（通信線）に無線機器由来の伝導ノイズを加え、機械装置の誤作動の有無等を評価（イミュニティ）することができる。
| 使用料項目 | 伝導ＥＭＣ試験システム |
|---|
機器の仕様
| メーカー | (株）テクノサイエンスジャパン |
|---|---|
| 型式 | ESR3 他 |
| スペック | (1)伝導エミッション試験【CISPR14-1、電気用品安全法技術基準 別表第10、別表第12 J55014-1:H27 等】 ・妨害波端子電圧測定 ［周波数範囲］9kHz～30MHz ［測定機器］疑似電源回路網（ENV216、単相15A） ・妨害波電力測定 ［周波数範囲］30MHz～300MHz ［測定機器］吸収クランプ（TKT-10）、クランプ自動走行台 (2)伝導イミュニティ試験 無線周波電磁界によって誘導する伝導妨害に対するイミュニティ【JIS C61000-4-6:2017】 ［周波数範囲］150kHz～80MHz ［注入治具］CDN M1、CDN M2/M3(スイッチ切り替え)、CDN M4、CDN S8、EMクランプ (3)EUT(被試験機器)用電源 ・単相プログラム電源 DP030S 3kVA ・三相ノイズカットトランス NCT-J 5.5kVA
※【 】は主な対応規格 |
| 特記事項 |
伝導エミッション試験は、試験室（シールドルーム）の関係上、完全な規格準拠ではないため、認証試験前後の対策用途にご利用ください。 |
| 導入年度 | 令和４年度 |
| 導入事業名等 | 財団法人JKA「公設工業試験研究所等における機械設備拡充補助事業」 |
お問い合わせは 生産技術課 まで
